Du croquis au modèle 3D : dessinez votre pièce, cotez-la, imprimez-la

Certaines pièces se dessinent plus facilement qu'elles ne se décrivent. Dessinez la vôtre directement dans le chat (ou prenez en photo un croquis fait sur papier), notez les dimensions que vous connaissez, et GrandpaCAD en tire un modèle 3D prêt à imprimer. Chaque cote que vous avez écrite devient un curseur, que vous pourrez modifier ensuite.

• Aucune compétence en CAO ni en dessin
• À la souris, au doigt ou à l'Apple Pencil
• Vos traits restent exactement tels que vous les tracez
• 3 générations gratuites, sans carte bancaire

Exemple concret : un porte-forets

Voici un essai réel, du premier trait au modèle fini : un bloc qui range les forets, avec un trou par diamètre. On pourrait le décrire avec des mots (« 120 sur 40 mm, cinq trous de 4 à 12 mm, régulièrement espacés, et puis… »), mais le dessiner va plus vite, et un dessin laisse moins de place à l'interprétation.

1. Dessinez-le

Ouvrez un nouveau chat, puis le menu « … » à gauche de la zone de message, et choisissez « Dessiner un croquis ». La planche s'ouvre en plein écran.

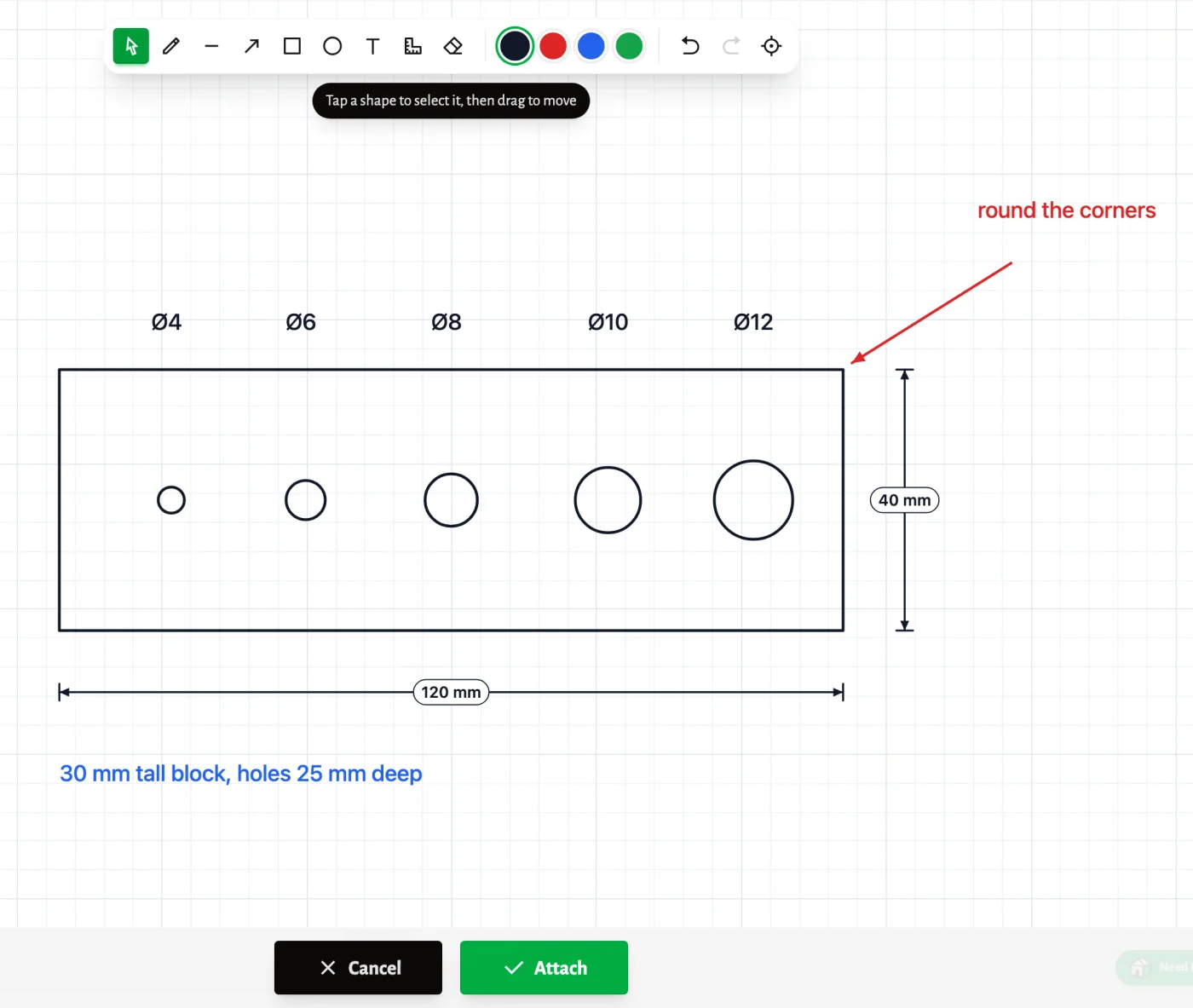

Un rectangle pour le bloc, cinq cercles pour les trous (avec Maj enfoncée, l'outil Ellipse trace un cercle parfait). Pour les deux mesures qui comptent, l'outil Cote : on le fait glisser d'un bout à l'autre du bloc, on tape 120, et la cote affiche 120 mm. Les diamètres des trous sont écrits avec l'outil Texte. Une note en bleu donne la hauteur et la profondeur, et une flèche rouge demande d'« arrondir les coins ».

Rien n'est à l'échelle. Les traits disent où va chaque chose, les chiffres disent quelle taille elle fait.

2. Joignez-le, et dites ce que c'est

Un clic sur « Joindre », et le dessin arrive dans la zone de message sous forme d'image. Il ne reste qu'une phrase à écrire : « Fais-moi ce porte-forets. Dessous plat, imprimable tel quel. » Puis on envoie.

3. Récupérez le modèle, avec vos cotes en curseurs

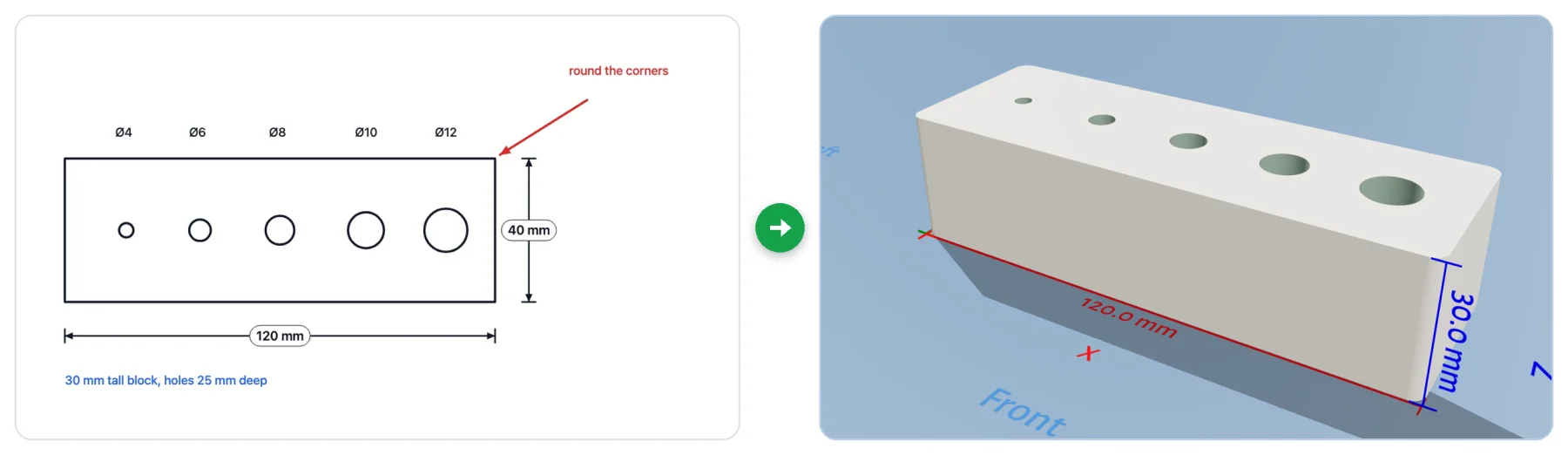

Deux minutes plus tard environ, le modèle était dans la visionneuse, avec ce résumé de l'agent :

J'ai suivi votre croquis : bloc de 120 × 40 × 30 mm, trous de 4, 6, 8, 10 et 12 mm sur 25 mm de profondeur, 5 mm de matière pleine sous les trous, coins arrondis à 3 mm de rayon.

Il a relevé tous les chiffres du dessin, ceux de la note bleue compris, et il a suivi la consigne en rouge. Personne ne lui avait donné de rayon pour les coins : il a choisi 3 mm, et il en a fait un curseur, lui aussi.

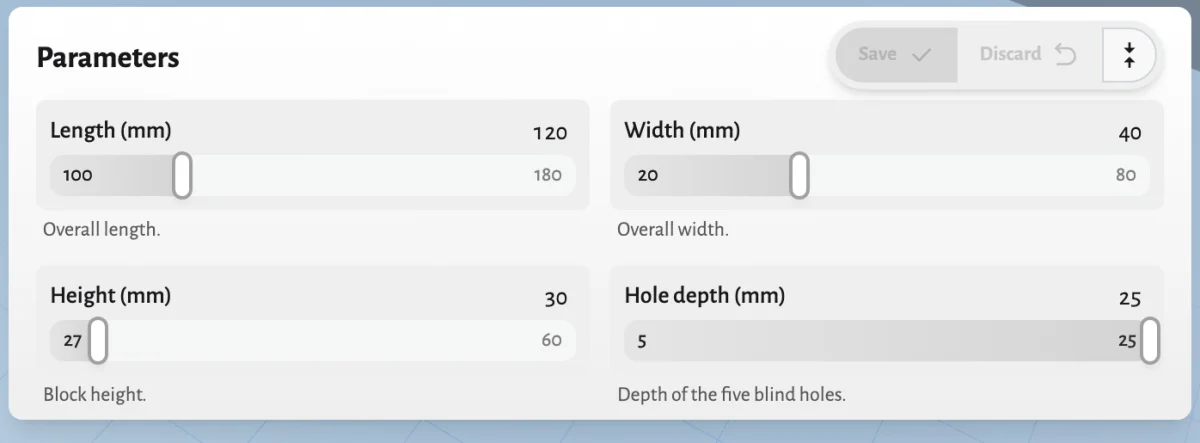

Les 11 cotes sont devenues des curseurs dans le panneau « Paramètres » : longueur, largeur, hauteur, profondeur des trous, rayon des coins, entraxe des trous, et un curseur pour chaque trou. Le trou de 4 mm est trop juste pour votre foret ? Tapez 4,2 à côté de son curseur et cliquez sur « Enregistrer ». Les curseurs ne consomment jamais de génération.

Ce que l'IA lit dans votre croquis

L'agent y cherche trois choses :

• La forme : les contours, les trous, les fentes, et leur position les uns par rapport aux autres.
• Les chiffres : tout ce que vous avez coté avec l'outil Cote ou écrit en texte. Ceux-là, il les reprend à la lettre.
• Les notes, quelle que soit leur couleur : « arrondir les coins », « ce côté contre le mur », « vis M3 ». Une couleur différente de celle du contour les distingue du dessin.

En revanche, il ne mesure pas vos traits. Un trait sans chiffre indique une proportion, pas une dimension. Cotez donc ce qui doit s'ajuster, et laissez l'agent choisir le reste. S'il manque une info importante, il vous pose la question avant de construire, avec quelques réponses toutes prêtes. Vous n'avez plus qu'à choisir.

Pour un croquis qui marche du premier coup

• Une seule vue par croquis : vue de dessus pour les plaques, les bacs et les blocs, vue de côté pour les équerres, les crochets et les supports. Précisez laquelle dans votre message.
• Cotez ce qui doit s'ajuster : le trou d'une vis, la fente d'un câble, l'encombrement extérieur si la pièce doit entrer dans un tiroir.
• Inutile de soigner vos traits. Avec Maj, vous obtenez des droites, des carrés et des cercles bien nets si vous y tenez, mais un cercle tremblé avec « Ø8 » à côté donne exactement le même trou qu'un cercle parfait.
• Notez la troisième dimension. Une vue de dessus ne peut montrer ni la hauteur ni la profondeur. Une note, elle, le peut : « 30 mm de haut, trous de 25 mm de profondeur ».

Trois autres façons de dessiner

Un croquis sur papier, pris en photo

Le papier marche aussi. L'animation en haut de la page part d'un croquis au stylo : un bac, avec « 5 cm » et « 10 cm » écrits dessus, pris en photo et envoyé avec pour seule consigne « fais-moi ça ». La photo se joint comme n'importe quelle image. L'article sur la 3D à partir d'images montre un essai avec un croquis griffonné sur un coin de table, y compris les deux questions que l'agent a posées avant de construire.

Dessiner sur une photo

Vous avez joint la photo de la pièce à remplacer ? Le petit bouton crayon sur la pièce jointe (« Dessiner sur l'image ») l'ouvre dans la planche à dessin. Entourez ce qui compte, ajoutez les cotes, et la photo annotée part avec votre message.

Annoter le modèle 3D

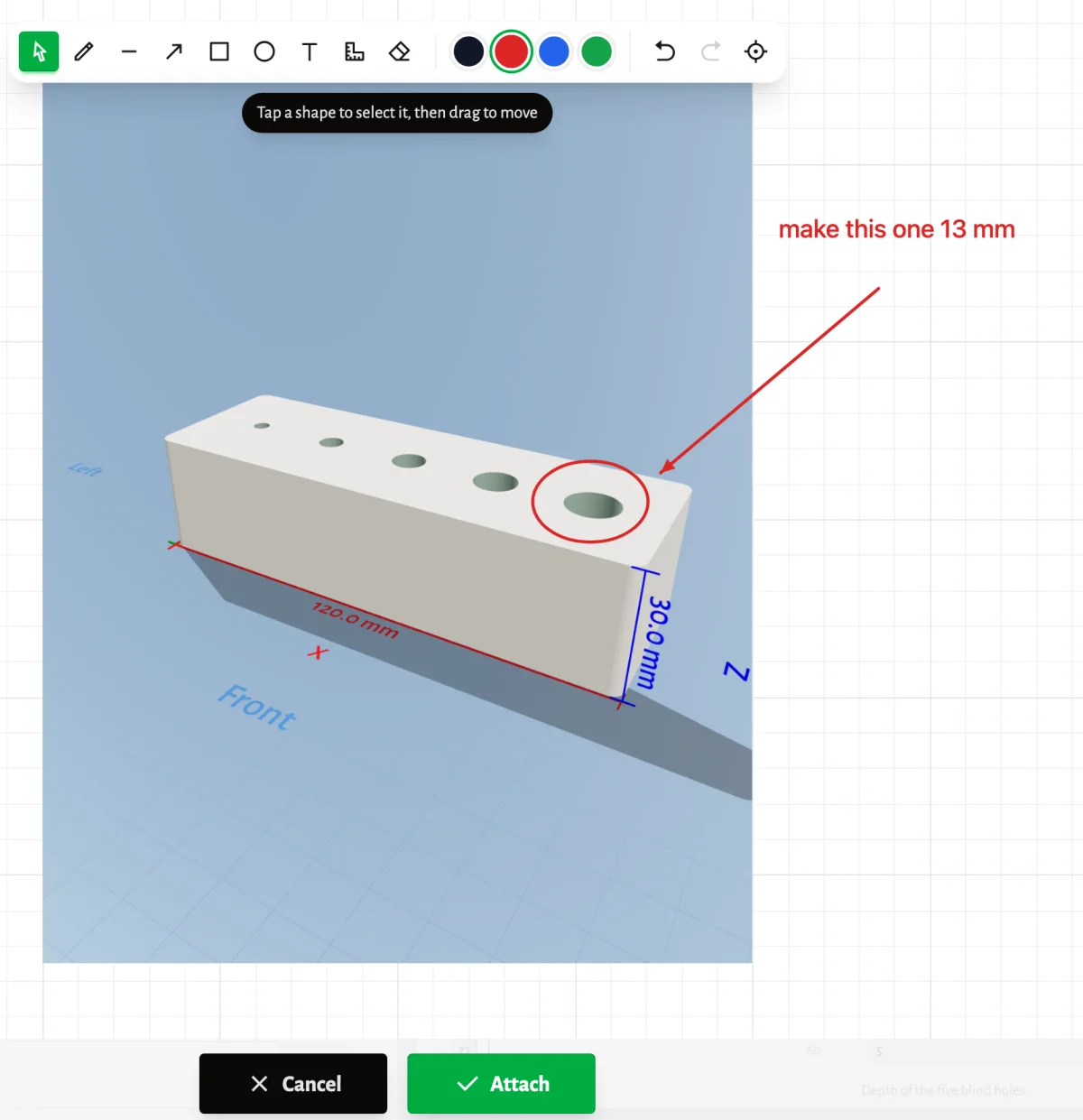

Une fois le modèle construit, le bouton crayon de la barre d'outils de la visionneuse (« Annoter cette vue ») ouvre la vue actuelle dans la planche à dessin, encre rouge déjà sélectionnée. Entourez ce qui doit changer, écrivez comment, et joignez le tout.

Pour dire « celui-là, pas l'autre », on ne fait pas plus rapide.

La planche à dessin, outil par outil

Vous disposez de quatre couleurs d'encre (noir, rouge, bleu et vert), vous pouvez annuler et rétablir à volonté, et un bouton ajuste le dessin à l'écran. Pour zoomer, pincez l'écran ou utilisez la molette. Dans le chat, c'est « Dessiner un croquis », dans le menu « … » à gauche de la zone de message. Elle s'ouvre en plein écran, sur téléphone aussi.

Vos questions

À vous de dessiner

Pensez à la dernière pièce dont vous avez eu besoin sans la trouver nulle part : une équerre, une entretoise, un support pour ce truc qui roule sans arrêt de votre bureau. Dessinez-la, notez les cotes, et imprimez-la ce soir.
